一、概述

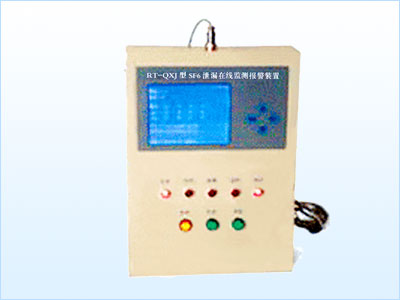

★SF6泄漏在線監測報警裝置,是根據當前電力系統強調安全生產的形勢,為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。系統主要檢測環境空氣中SF6氣體含量和氧氣含量,當環境中SF6氣體含量超標或缺氧,能實時進行報警,同時自動開啟通風機進行通風,并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。系統采用傳感器技術,能夠實時測量SF6濃度。不僅可以達到保障人身安全的目的,而且還能確保設備正常運行;進口高穩定的氧傳感器,可以為現場工作人員提供更多一層可靠保護。
★本系統可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、 組合電器室(GIS室)、SF6主變室等。
二、選型說明
三、產品主要功能
1、環境中SF6氣體含量定量檢測功能
2、SF6氣體含量超標報警功能。當SF6 氣體濃度>1000ppm時,輸出觸點報警信號,系統控制風機啟動通風 ,直至空氣中SF6氣體濃度恢復正常為止,報警誤差<10%
3、空氣中氧氣含量檢測功能
4、缺氧報警功能。當氧氣濃度低于18%時,輸出觸點報警信號,氧氣報警誤差<0.5%
5、人工設置報警點。
6、環境中溫、濕度檢測顯示功能。溫度測量范圍:-20℃~+110℃.濕度測量范圍:
0%RH~99%RH
7、缺氧或SF6含量超標,強制排風功能
8、人工強制排風功能
9、上次排風時間顯示功能
10、實時顯示各種參數功能
11、歷史數據查詢功能
12、紅外檢測提示功能
13、大屏彩色背景LCD顯示,人性化操作界面
14、人體感應探頭
15、報警輸出接點功率:AC220/3A
16、風機輸出接點功率: AC220/8A
17、工作環境 工作溫度:0~50℃ 工作濕度:≤95%RH
18、工作電源:AC/DC 100V~265V
19、通訊:RS485 接口
20、電源:AC 100V~265V,50Hz
