        聯系方式
        地址:河北保定高新技術產業開發區火炬產業園
        郵編:071051
        電話:0312-5908218
        手機:13513280489
        郵箱:bdrtdq@163.com
        誠招全國代理
        產品介紹

        您現在的位置:產品介紹

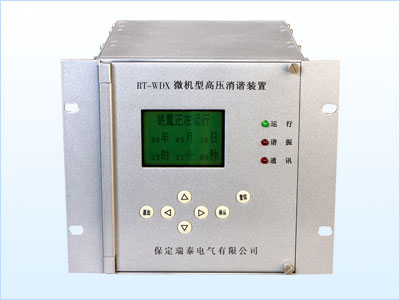

        RT-WDX微機型高壓消諧裝置


        一、 概述

        ★在 110KV-220kV 高壓系統中,當帶有斷口電容的斷路器對帶有PT 的空母線進行分閘操作時,操作暫態過程使連接在空母線上的PT繞組中的一相、兩相或三相激發產生鐵磁諧振現象。這種現象頻繁發生,且持續時間可長期自保持,因而可能導致電磁式電壓互感器過勵磁燒損、爆炸,誘發后果更為嚴重的系統事故。
        ★隨著電力系統的不斷改造和完善,高壓系統、超高壓供電系統越來越普遍,為了適應市場的需求,我公司研發人員開發出了適用110KV-220KV的高壓消諧裝置:RT-WDX微機型高壓消諧裝置。此機可通過軟件自動判別頻率,依據不同的諧振,控制消諧元件導通,自動吸收諧振能量無需人工干預和中斷用戶供電,徹底解決了鐵磁諧振。本裝置用于消除110KV-220KV變電站(所)空母線上由開關斷口電容引起的各種鐵磁諧振過電壓,防止110KV-220KV電壓互感器燒壞與爆炸。

        二 、裝置的工作特點

        1、裝置顯示界面為大屏幕液晶中文顯示,良好的人機界面。
        2、無需整定和調試,上電即投運。
        3、重復消諧功能:系統諧振被阻尼消除后若再次被激發產生,裝置能再次立即起動予以消除。
        4、自檢功能:隨時監視裝置的核心硬件電路和軟件的執行情況。
        5、自投運功能:裝置上電后無論處在何種操作界面,若2分鐘內無人操作便自動進入運行。

        三、主要功能和技術參數

        1、適用范圍:110KV、220KV電力系統
        2、母線段數:1段
        3、消諧頻率:三分頻、二分頻、基頻、三次諧波或其它次諧波
        4、動作頻率范圍(HZ):三分頻(14~18)、二分頻(22~ 27)、基頻(47~52)、三次諧波(145~162)、其它高次諧波(頻率大于52的非三次諧波)
        5、動作電壓(V):三分頻、二分頻70±5,基頻、三次諧波、其它高次諧波(頻率大于52的非三次諧波) 100±5。以上啟動值為缺省經驗值,用戶無需整定(若有特殊要求,訂貨時請說明,出廠時給以固化)
        6、遠動報警功能:諧振報警報警出口提供一對無源觸點(觸點容量為8A/250VAC、8A/30VDC),在電壓不超過250V,電流不超過0.5A,時間常數為5±0.75ms的直流回路中,裝置輸出觸點的斷開容量為40W
        7、工作狀態指示:運行指示燈(綠色,裝置正常運行時閃爍)、諧振報警燈(紅色)、通訊指示燈(紅色)
        8、通訊功能:RS485
        9、電源:交直流220V
        10、使用環境:溫度-20℃~65℃ ,濕度≤90RH%,大氣壓力80~110KP
        11、開屏尺寸(mm):176(寬)×178(高)
        安裝孔:φ7(mm)×4(個)
        安裝孔距(mm):201(水平)×102(垂直)
        裝置最大深度:230(mm)


        【上一個】 RT-WSKA溫濕度控制器 【下一個】 智能除濕裝置
